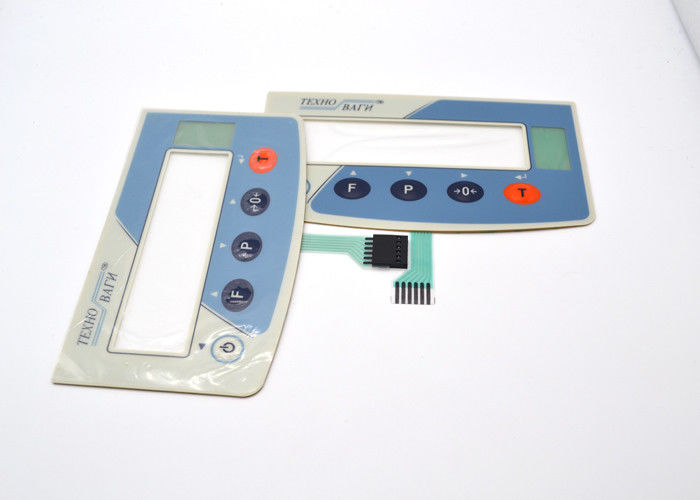

Kabartmalı 5 Düğme Dokunsal Membrane Switch Anti-Scratch Non Metal Dome Tipi

Zhongshan membran anahtarının ana teknik parametreleri

(1) Elektriksel Özellikler

1, çalışma voltajı:

V 50VDC

2, çalışma akımı:

M 100mA

3 Temas direnci:

0.5 ~ 5Ω

4 İzolasyon direnci:

Ω 100MΩ (100VDC)

5, substrat voltajı:

2kDVC

6, bahar zamanı:

≤ 6ms

7, döngü direnci:

50Ω

8, yalıtım mürekkep voltajı:

100VDC

(2) Mekanik Özellikler

1, güvenilirlik, hizmet ömrü:

> 1 milyon kez

2, kapalı yer değiştirme:

0,1 ~ 0,4 mm (dokunma tipi yok) 0,4 ~ 1,0 mm

3, güç için sağlık standardı:

280g Güç

4, Gümüş geçiş:

55 ℃'de, nem% 90, 56 saat sonra, ikinci sıradaki

10MΩ / 50VDC arasında

5, Gümüş çevrimiçi oksidasyon yok, impurities yok

6, Gümüş genişliği

≥ 0,3 mm, 0,3 mm'lik en küçük aralık, çizgi kenarları <1/3, <1/4 genişliğinde çizgi aralığı

7, pin aralığı standardı

2.54mm

8, anti-kurvatür ile kurşun

Sürekli olarak 10mm çelik çubuk hat baskı silindiri 80.

(3) çevresel performans

1, çalışma sıcaklığı:

- 40 ℃ ~ +80 ℃

2, depolama sıcaklığı:

-40 ℃ ~ +85 ℃ sıcaklık% 95 ±% 5

3, atmosferik basınç:

86 ~ 106kDa

(4) baskı indeksi

1, baskı boyutu sapması

± 0.15mm, temiz kod kötü görünüyor ≤ 0.1mm kenarları

2, kromatik sapma

± 0.11mm / 100mm, yalıtılmış tüm Silver Line Mürekkepleri

3, hiçbir mürekkep dağılımı, kusurlu yazma

4, renk sapması ikiden fazla değildir

5, kırışıklıkları olabilir, boya sıyırma

6, şeffaf pencereler şeffaf temiz, düzgün renk, bir çizik ve kirlilik değil
