Menşe yeri:
Jiangsu (Çin anakarası)
Marka adı:
Zhongshan
Sertifika:
ROHSISO9001,2000
Model numarası:
ZS-113

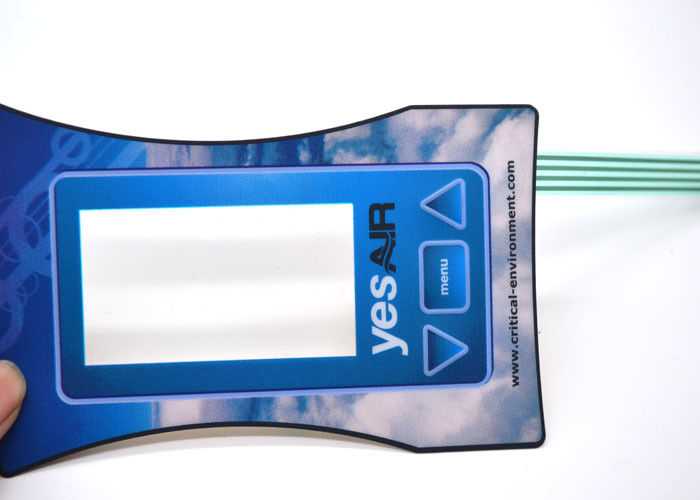

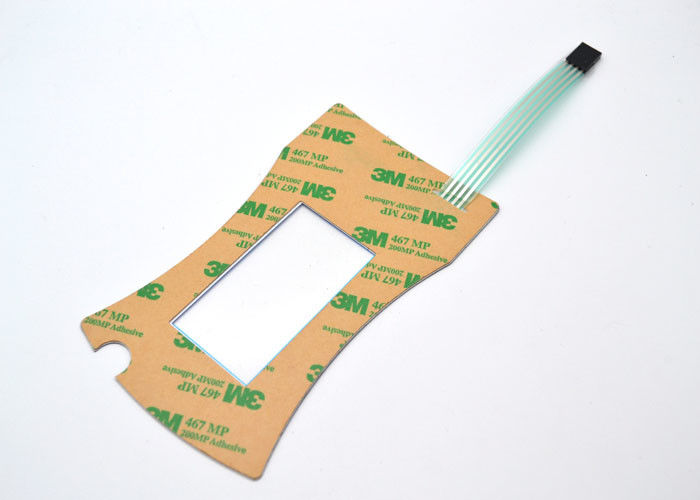

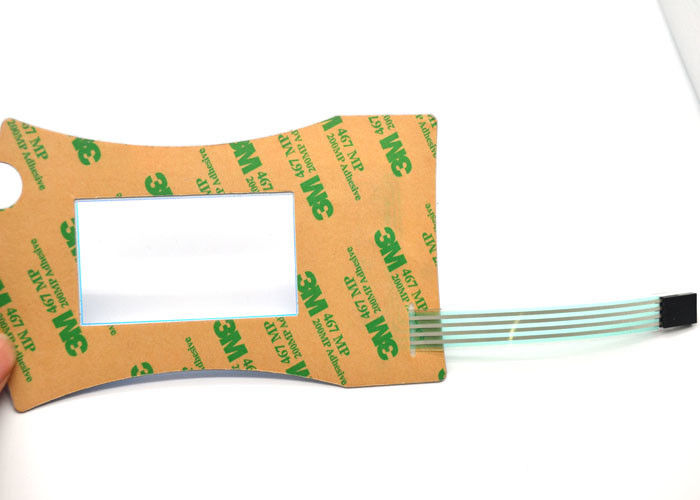

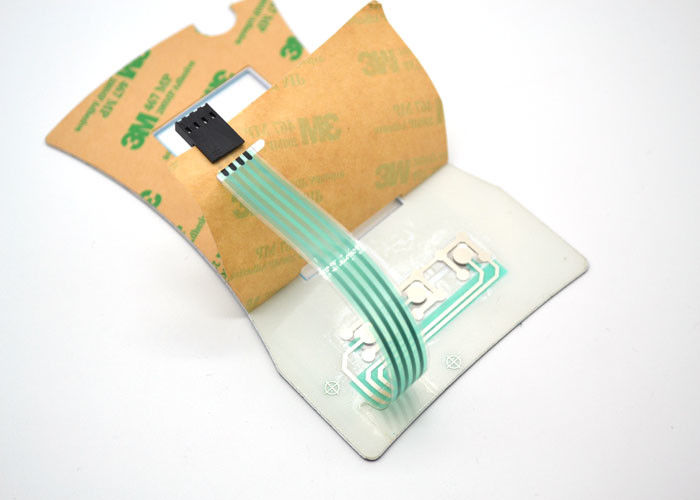

1 mm erkek konnektör kablosu
Bir Membrane Switch nedir?
Membran anahtarları genellikle beş farklı katmandan yapılır. Bu membran içerir
Grafik, dokunsal, katı ve statik tabakalar. İlk katman, grafik arayüzünü içerir.
makineyi kontrol etmek için kullanıcı. Ayrıca daha az pahalı bir esnek devre de içerebilir
alternatifler. Başka bir katman, bir sinyalin olmasına izin veren basılı devreyi içerecektir
iletilen. Devredeki baskı için kullanılan mürekkep genellikle bir
çeşitli metaller. Bu, sinyalin açılıp kapanması için iletken olmasına yardımcı olur. Zar
Anahtarlar elektronik cihazlarda iletişimin yapılmasına izin verir. Membran anahtarları
tasarım tarafından oldukça karmaşık veya oldukça basit olabilen bir ekipman parçası.
| Elektronik karakteristik | <35V (DC) <100mA 1W |
Kontak direnci | 10Ω - 500Ω (İz uzunluğu ve onaylanacak malzemelere göre) |
Empedansı düzenliyorum | > 100MΩ 250V DC |
Telin direnci | <1 Ω / cm genişlik 1.27mm |
Operasyon Gücü | düz tip 57-284g (2-10 Oz), dokunsal tip 170-397g (6-14 Oz) |
Yaşam Beklentisi | Düz tip ≥ 500 milyon kez, dokunsal tip: ≥ 100 milyon kere |
Çalışma sıcaklığı | -40 ° c ~ + 80 ° c |
Stok Sıcaklığı | -40 ° c ~ + 85 ° c |
Nem | + 40 ° c% 90 ~% 95 240 saat |
Inme anahtarı | Düz tip 0.1-0.5mm, dokunsal tip 0.6-1.5mm |
Sertlik:
1, yaşam boyu basarak on yüz bin kez bitti.
2, fonksiyonun özelliklerini stabilize var.
3, güvenilir ve iyi dokunsallık hissi.
4, özelleştirilmiş tasarım
teknoloji
Çalışma gerilimi: 35v dc
Çalışma akımı: 100mA 1w
İletişim direnci: <100 Ohm
Açık devre direnci: 100V'da Ω 10MΩ
Çalışma sıcaklığı: Düz / Metal kubbe: -20 ° C ila + 80 ° c
Depolama sıcaklığı: Düz / Metal kubbe: -40 ° cto + 80 ° c
Yaşam beklentisi Düz tip≥5.000.000 kez Dokunsal tip≥1.000.000 kere
İnme anahtarı: 0,1 ila 0,6 mm
İletişim sıçrama: 5 ila 30ms
Hareket gücü toleransı: +/- 20 ila 45 g
Dokunma oranı: FC>% 40
Çalışma nemi:% 95'e kadar RH
Dişi, erkek konnektör, lehim pimleri ve ısı sızdırmazlık konnektörleri mevcuttur
Paketleme
Ambalaj: PE torba, karton, tahta sandık
Teslim Detay: sipariş onayından sonra iki hafta
